Sự khác biệt giữa cân bằng chủ động và cân bằng thụ động trong hệ thống BMS

Currently, lithium battery BMS (Battery Management System) balancing solutions are mainly classified into passive balancing and active balancing. Passive balancing is favored by major BMS manufacturers due to its mature technology and low cost, making it the most widely used balancing method in the market. Active balancing, however, faces limitations in adoption due to its higher complexity and cost, though its application scope is gradually expanding.

Giải thích về cân bằng thụ động

Hãy hình dung một bộ pin lithium như một thùng gỗ, trong đó mỗi ô pin đại diện cho một thanh gỗ. Do các biến thể trong sản xuất và hao mòn khi sử dụng, các thanh gỗ trở nên không đều về chiều dài.

• Cân bằng thụ động tương tự như cưa tất cả các thanh gỗ xuống bằng chiều dài của thanh ngắn nhất. Mặc dù đơn giản và hiệu quả, phương pháp này làm giảm khả năng chứa nước tổng thể của thùng’ (tức là năng lượng khả dụng của bộ pin).

• Cơ chế kỹ thuật:

Cân bằng thụ động sử dụng xả dựa trên điện trở để tiêu tán năng lượng dư thừa từ các ô pin có dung lượng cao hơn dưới dạng nhiệt. Điều này làm giảm sự khác biệt điện áp giữa các ô pin, đạt được sự nhất quán nhưng phải trả giá bằng việc mất năng lượng.

.

Giải thích về cân bằng chủ động

Sử dụng phép tương tự thùng gỗ:

• Cân bằng chủ động liên quan đến việc sử dụng vật liệu đã cưa để kéo dài các thanh gỗ ngắn hơn. Mặc dù phức tạp hơn và kém hiệu quả hơn trong việc thực hiện, phương pháp này tối đa hóa dung tích chứa nước của thùng.

• Cơ chế kỹ thuật:

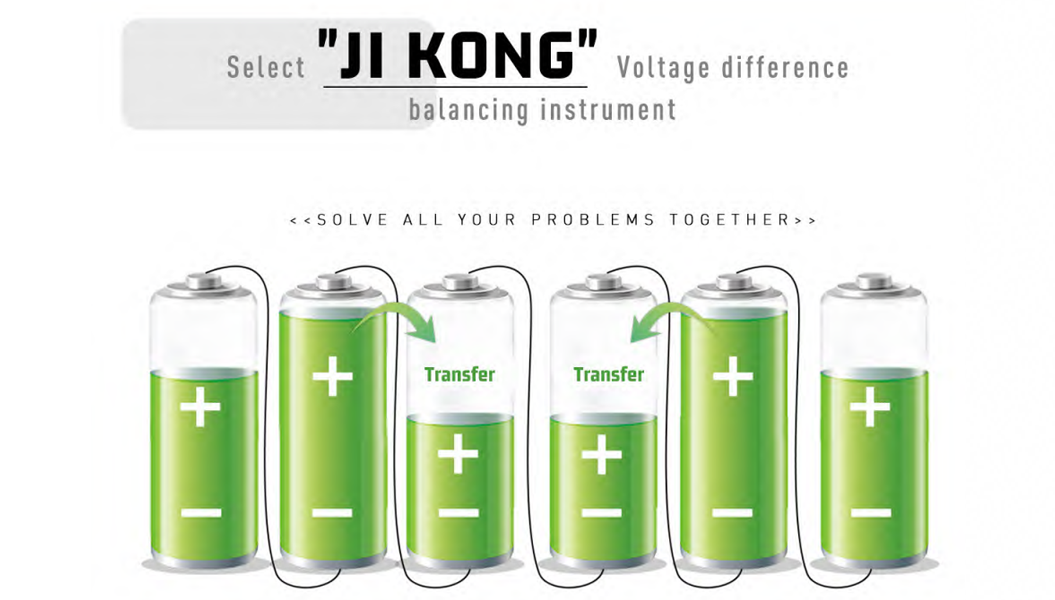

Cân bằng chủ động chuyển năng lượng từ các ô pin năng lượng cao hơn sang các ô pin năng lượng thấp hơn thông qua các thành phần lưu trữ năng lượng (ví dụ: tụ điện, cuộn cảm hoặc biến áp). Điều này bảo toàn năng lượng tổng thể trong khi hài hòa điện áp của các ô pin.
